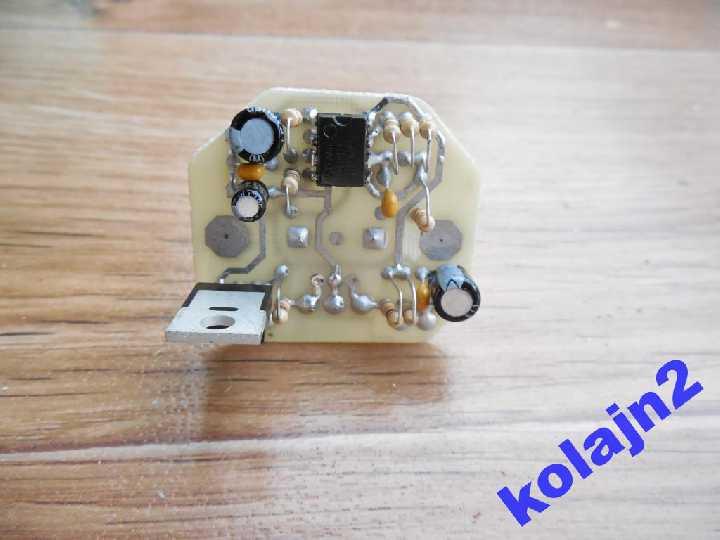

Регулятор 12-24В / 50A - цена 180 грн./шт. - Купить в КиевеПростое решение для вашей задачи! Модуль построен на базе мощного силового ключа IRF2204 с рабочим током до 210А, и предназначен для регулировки яркости ламп накаливания и частоты вращения электродвигателей напряжением 6-30В. Будет полезен для регулировки яркости дневных ходовых огней и будет незаменим для регулировки оборотов печки, а так же в качестве регулятора скорости надувной лодки с электромотором. Регулировка частоты ШИМ управления позволит полностью убрать гул обмоток двигателя, а встроенная защита ограничит превышение рабочего тока. Параметр Напряжение питания 6…24 B Тип питания постоянный Потребляемый ток 5 мА Количество входов 1 шт Количество выходов 1 шт Температура эксплуатации -30 ... +50 Длина модуля 40 мм Ширина модуля 30 мм Высота модуля 30 мм Вес, не более 100 г Рабочая частота 0.5 кГц КПД 90 % Максимально допустимый ток нагрузки 50 А Диапазон регулировки 0…100 % При токе боле 5А необходима установка радиатора. При максимальном токе 80А площадь радиатора должна составлять не менее 600 см2. Если в качестве нагрузки применяется двигатель, желательно доработать схему: - во избежание свиста обмотки двигателя желательно увеличить частоту ШИМ регулятора до 22 кГц, для чего надо заменить номиналы конденсаторов С2 и С4 на 2,2нФ и 22нФ соответственно; - во избежание перегрева ключевого транзистора из-за импульсов обратного тока в двигателе желательно поставить параллельно двигателю диод Шоттки на соответствующий ток, катодом к выводу "+" схемы. Еще фото:
|
