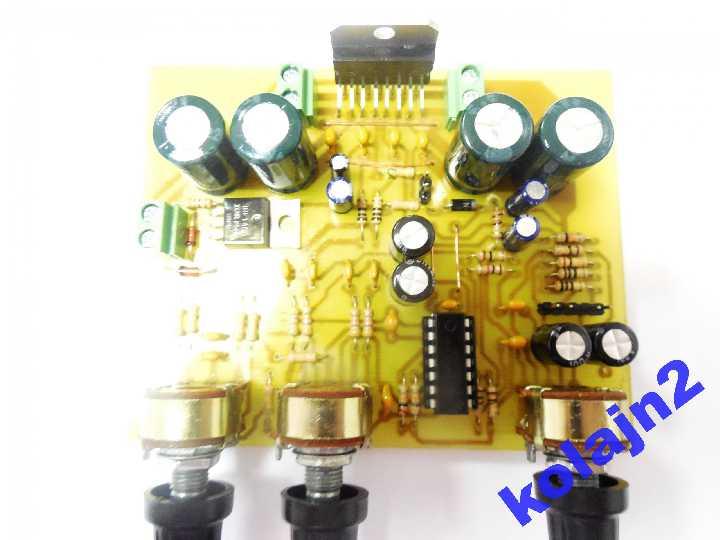

Компактный Hi-Fi стереоусилитель на TDA7377

Это идеальный проект для тех, кто хочет компактный стерео усилитель, который может работать от 12В. Усилитель выдает до 20 Вт на канал  4Ω нагрузки при низком уровне искажений меньше, чем 0,03%. В нем используется только две микросхемы. В усилителе использована микросхема  TDA7377 которая обладает хорошими характеристиками и имеет защиту от коротких замыканий на выходе и перегрева. Потребляемая мощность при отсутствии сигнала 1Вт.

Усилитель имеет регулировку громкости и тембра (НЧ - низкие частоты, ВЧ - высокие частоты).

В процессе прослушивания различных треков, мы были очень впечатлены качеством звука.

Провода для аудио сигнала нужно использовать экранированные.

Технические характеристики:

- Напряжение питания - 10-18 В (однополярное);

- Полоса воспроизводимых частот - 20-20000 Гц;

- Коэффициент гармоник, при Uпит=14,4В , Р=0,1-10Вт - 0,03%;

- Номинальная выходная мощность, при U=14,4B и R= 4Ом - 2x20 Вт;

- Максимальная выходная мощность, при U=18B и R= 4Ом - 2x30 Вт.

Штыревой разъем  S1 Swich используется для питания схемы темброблока на TL074, при необходимости  позволяет снять питание TL074 (переводит усилитель вдежурный режим), так же при необходимости можно установить выносной переключатель на передней панели усилителя.

Схема имеет защиту от ошибочного включения полярности питания.

Не превышайте допустимого уровня питающего напряжения (не более 18В).

Корпус TDA7377 соединен с отрицательным выводом источника питания.

Микросхему TDA7377 необходимо установить на радиатор площадью не менее 400 кв.см.

Для повышения надежности работы TDA7377 рекомендуется при её монтаже использовать теплопроводную пасту.
