Ультразвуковой датчик расстояния HC-SR04 - цена 40 грн./шт. - Купить в Киеве

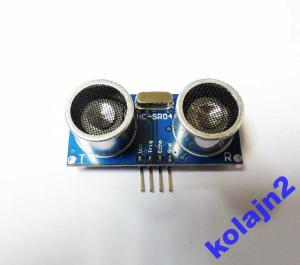

Ультразвуковой датчик расстояния HC-SR04 сонар ,дальномер ,датчик измерения расстояния

 Дальномер HC-SR04 является самым дешевым дальномером для хоббийного использования. При малой цене обладает хорошими характеристиками, способен измерять расстояние в диапазоне от 2 до 450см

  Принцип работы ультразвукового дальномера основан на испускании ультразвука и его отражения от впереди находящихся предметов. Исходя из времени возвращения звука, по простой формуле, можно рассчитать расстояние до объекта.

Принцип работы датчика можно условно разделить на 4 этапа:

 1. Подаем импульс продолжительностью 10 мкс, на вывод Trig.

 2. Внутри дальномера входной импульс преобразуется в 8 импульсов частотой 40 КГц и посылается вперед через "T глазик"

 3. Дойдя до препятствия, посланные импульсы отражаются и принимаются "R глазиком". Получаем выходной сигнал на выводе Echo.

 4. Непосредственно на стороне контроллера переводим полученный сигнал в расстояние по формуле:

ширина импульса(мкс)/58= дистанция (см)

ширина импульса(мкс)/148= дистанция (дюйм)

Разъём сенсора — 4 обычных пина (2.54), что позволяет просто воткнуть его в беспаечную плату, припаять к макетной плате или использовать для подключения обычные пины (типа мама).

Можно использовать с любыми микропроцессорными системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

Разрешение: 0.3 cm

Напряжение питания: 5 В

Рабочая частота:40 кГц

Диапазон расстояний: 2 см - 4 м

Угол обзора: 15°

Уровни сигналов: TTL.

Размеры: 45х20х15 мм
